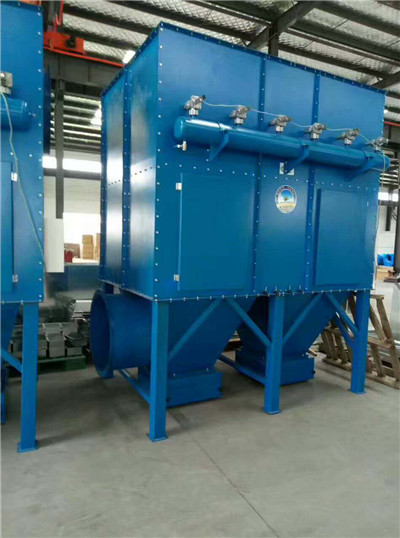

集中式焊烟净化

工作原理：

集中式焊烟净化器，该设备处理风量为2000-100000m3/h可满足各种面积的焊接车间的全面治理，一个中央系统能同时处理多个焊接工位的烟尘，主要净化方式是在大型综合车间，厂房的车间外安装净化系统，车间内设置引风管道，将室内烟气引至管道系统处理并排放，通过自由移动吸臂为零散焊接点净化烟气，工作原理通过风机引力作用，焊烟废气经万向吸尘臂或吸风口吸入滤芯过滤室，利用重力与上行气流，首先将粗粒粉尘直接降至灰斗，微粒烟尘被滤芯捕集在外表面，洁净气体经滤芯过滤净化后流入洁净室：滤芯的更换和清理通过压力显示提示--－清灰采用压缩空气脉冲自动清灰，使设备可长时间高效收集烛烟的高效除尘设备．

产品说明：

集中式焊烟净化器可满足各种面积焊接车间的全面治理，一台集中式净化系统能同时处理多个焊接工位的烟尘，主要净化器方式是在大型综合车间，厂房的车间外安装净化系统，车间内设置引风管道，将室内烟气引至管道系统处理并排放，通过自有移动吸气臂为零散焊接点吸收烟气。

通过风机引力作用，焊接烟气经过万向吸气臂或者吸风口吸入主管道在进入净化主机进风口处设有阻火器，火花经过阻火器即被阻留，烟尘气体进入滤芯过滤室。利用重力与上行气流，首先将大颗粒粉尘直接降至灰斗，微粒烟尘被滤芯补集在表面，洁净气体经过滤芯过滤净化后流入洁净室，滤芯的更换和清理通过压力显示提示清灰采用压缩空气脉冲自动清灰，从而延长了滤芯的使用寿命。

应用范畴：

本设备适合于焊接技校，多工位焊接工厂和具有多个焊接设备使用的场所烟尘的吸收净化处理。

系统结构组成：

集中式焊接烟尘净化系统由吸尘风机、净化主机、控制系统、吸尘管路、净化配件、吸尘操作组件构成。

吸尘风机和净化主机根据中央吸尘系统要完成的具体要求来选定。具体包括吸尘管路，管道途径、管道长度；系统最多最少同时操作人数；所吸物料对象物理、化学性能；主机和系统所处环境等多种因素。

控制系统：根据系统要求设计、制作。

吸尘管路：管路材料根据系统要求可选碳钢管、不锈钢管、耐负压塑料管等，一般采用专用PVC管材及弯头配件，具有表面光滑、污物附着力低的特点。

净化配件：有多种风格，塑料、金属多种材料根据环境和系统要求具体选择。

吸尘操作组件：根据所吸附物料、废气性质、吸取空间、所吸附对象不同选择不同材质、不同形式吸头和操作软管。

设备维护说明：

本工程的设备在加工过程中依据车间生产设备规范，在保障生产的安全和操作稳定的状况下针对各个部位和系统进行的多次的实验后，方投入使用。设备本身无易损件，在使用过程中无须特别注意。各项系统在设备完成时已加置安全保障。设备耗材由我单位提供并上门更换。同时我单位可提供耗材，由车间操作人员在关闭电源后自行更换。

设备操作说明：

本设备操作简单，在车间内有设备的控制系统面版，面版内已采用智能化设计，操作人员只需控制电源总开关，风机开关即可。
